Automazione, Rapporti superiori a 7500:1

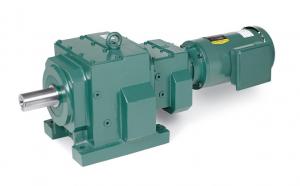

I riduttori e i motoriduttori Dodge Quantis di ABB sono adesso disponibili anche per rapporti superiori. La linea completa Quantis si compone di riduttori modulari che oggi comprendono anche i modelli a quattro e cinque stadi per tutte e tre le tipologie previste: coassiale (ILH), pendolari ad assi paralleli (MSM) e ad assi ortogonali a coppia conica (RHB).
I riduttori e i motoriduttori Quantis possono essere configurati per rapporti superiori a 7500:1 e con una coppia in uscita fino a 14.000 Nm. In tal modo, la nuova gamma di velocità d'uscita è di venti volte superiore rispetto al passato. L'aumento delle capacità di rapporto di riduzione fa sì che la linea di riduttori Quantis sia la soluzione ideale per grande parte delle applicazioni standard, ad esempio per gli impianti di trattamento delle acque reflue, per la lavorazione della carne e nella movimentazione dei prodotti sfusi.
I riduttori Quantis vantano fino al 98% d'efficienza meccanica in termini di rapporto di riduzione e sono disponibili nelle versioni integrate o con motori IEC IE3 o NEMA Premium Efficient per garantire un rendimento energetico ottimale. Grazie al nuovo design avanzato, gli utenti hanno a disposizione un'ampia gamma di alternative per configurare il prodotto in linea con le applicazioni più disparate.
I motoriduttori Quantis sono costruiti per garantire il massimo dell'affidabilità nel tempo e sono costituiti da ingranaggi elicoidali e a coppia conica, dispongono di ingranaggi che non sono soggetti all'usura e hanno i denti a forma ellissoidale. Le unità standard dispongono di alloggiamenti della cassa ingranaggi in ghisa grigia, classe 30.
Le unità in acciaio inox Ultra Kleen e le versioni washdown E-Z Kleen resistenti alla corrosione sono disponibili per le applicazioni dell'industria alimentare e delle bevande. Queste versioni sono inoltre dotate, in serie, di tenute dedicate agli ambienti con condizioni d'esercizio particolarmente gravose (Harsh Duty Sealing).
Sono disponibili versioni con campana portamotore in ingresso, con ghiera di serraggio o giunto elastico integrato, per l'installazione e rimozione semplice del motore. Per le applicazioni pendolari, i modelli RHB e MSM presentano il sistema brevettato con doppie bussole coniche, che permette di montare e smontare facilmente il riduttore dall'albero delle macchine condotte senza causare alcun danno.
Indipendentemente dalle specifiche dell'applicazione che potrebbe richiedere la compattezza di un motoriduttore, la resistenza di un accoppiamento con giunto elastico o un albero veloce in ingresso per l'accoppiamento con giunto o trasmissione esterna, Dodge Quantis offre migliaia di configurazioni per i riduttori e accessori pronti per l'uso che sono in grado di soddisfare tutte le esigenze.
